PUMA TWIN Pumpestyring
PUMA TWIN pumpestyring er en kompakt to-pumpestyring med mange standard funktioner og mulighed for kommunikation. Netop disse egenskaber er vigtige, når man arbejder med vand- og spildevandshåndtering. Det reducerer omkostninger ved færre reparationer og giver den nødvendige data for en effektiv drift.
Styrer 2 pumper op til 5,5KW / 12Amp per pumpe

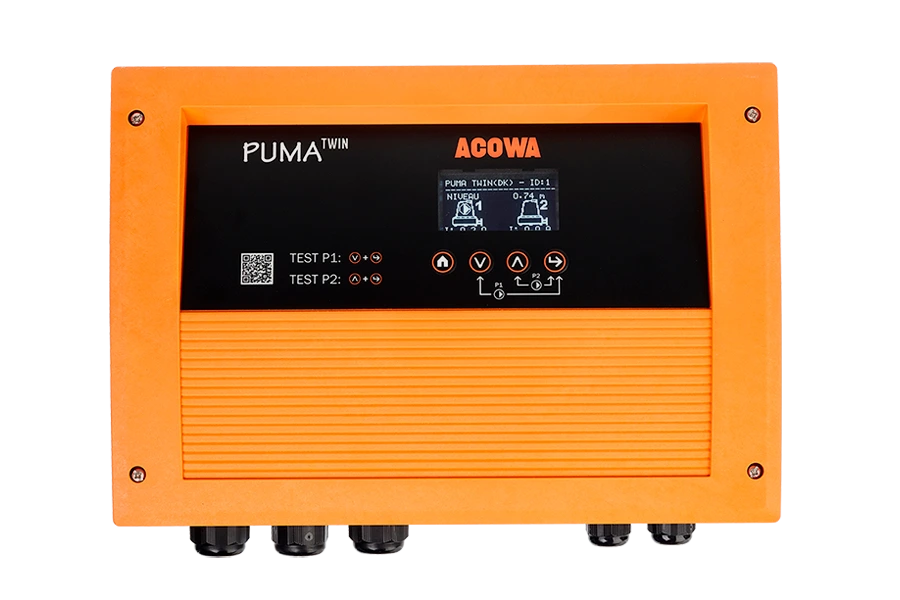

Dette product er en alsidig og kompakt to-pumpestyring med gode kommunikationsmuligheder. Den har evnen til at styre både 1-faset og 3-faset pumper op til 12A (5,5 kW). Pumpstyringen har en robust todelt, slagfast IP65-indkapslet kabinet, der garanterer holdbarhed og beskyttelse mod barske miljøer.

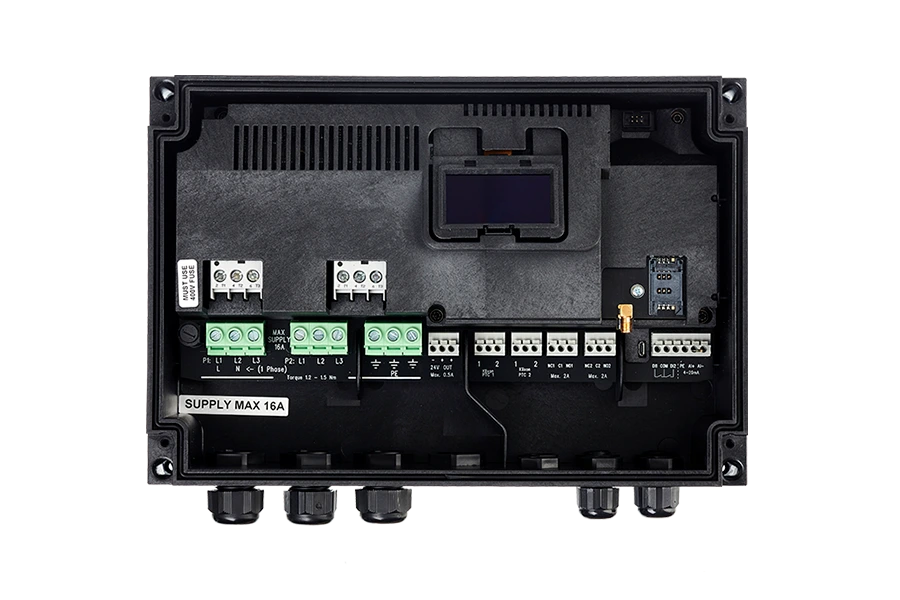

Samtidig tillader PUMA TWIN kabinettets kompakte størrelse nem montering på vægge, gadeskabe og anden kapsling. Det brugervenlige design gør det let at tilslutte enheden ved hjælp af bundmonterede fittings, skrueterminaler og fjederklemmer.
Kommunikation med PUMA TWIN Pumpestyring
Oplev alsidige kommunikationsmuligheder. Som standard leveres PUMA TWIN uden et kommunikationsinterface. Du har dog muligheden for at forbedre det med valgfrie 4G, NB-Iot eller Ethernet med MODBUS protokol. Samtidig er kommunikationsmodulet designet med en enkel udskiftningsmekanisme for at imødekomme fremtidige IoT-krav.
Hvad angår sikkerhed, benytter denne pumpestyring en ModBus TCP/IP-protokol, som kan krypteres via TLS. Dette garanterer de højeste standarder for sikker kommunikation. På samme tid deler alle PUMA-registre samme datatyper, hvilket effektiviserer dataoverførslen, da det kun kræver et enkelt telegram for at opdatere data.
Vælg, hvordan du vil have, at din pumpestyring skal fungere. Enten som selvstændig enhed med direkte kommunikation. Eller integreret med Acowa HiVe, hvilket giver en bred vifte af protokoltyper som REST, API osv.
Brugergrænseflade og visualisering med PUMA TWIN Pumpestyring

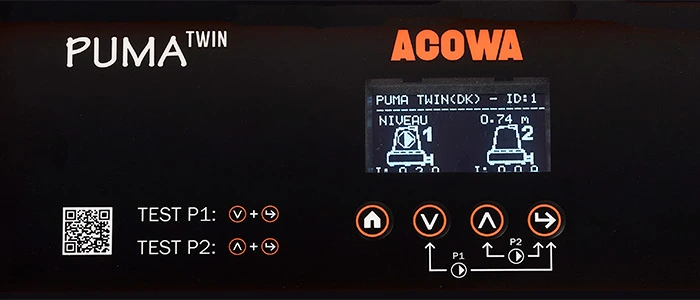

For at gøre den daglige drift så gnidningsfri som muligt, er PUMA TWIN udstyret med en 2,4″ OLED-skærm på forsiden samt 4 brugervenlige betjeningsknapper.
Derudover kan den konfigureres med det gratis konfigurationsværktøj, AcowaZoo. Dette gøres lokalt via USB-stik eller eksternt over 4G modem forbindelse. Alternativt kan brugerne vælge Acowa HiVe, der giver endnu flere muligheder for effektiv pumpestyring.
Dataindsamling med eksternt udstyr
Grundlæggende indsamler PUMA data og logger diverse typer signaler ved at bruge eksternt standardudstyr med 4-20 mA / 0-10V DC eller standard DI (digitalt indgangs-) udstyr. Dette øger alsidigheden og gør PUMA TWIN til en ideel løsning for en bred vifte af krav inden for overvågning og logning.
Unikke funktioner for PUMA TWIN Pumpestyring
Karakteristiske funktioner for PUMA TWIN inkluderer følgende punkter:
- Valideret flowberegning, der nøjagtigt bestemmer pumpens faktiske kapacitet
- Indløbsflowberegning, der viser indløbsprofilen til pumpstationen
- Unik måling af strøm på alle 3 faser og påvisning af fasefølge
- Specialiserede funktioner til beregning af regnvandsafledning, daglig øvelse, daglig dybde-pumping, skylning og varieret startniveau
- Indbygget powerbank, der eliminerer behovet for ekstern batteribackup i tilfælde af strømsvigt
Læs mere om Pumpestyring
Sidst men ikke mindst, for mere information om PUMA eller pumpestyring, så gå til side om pumpestyring eller besøg vores udviklingsselskab, ACOWA INSTRUMENTS.
SPECIFIKATIONER
Generel specifications for PUMA TWIN Pumpestyring are the following:
| Dimensions | W=320mm x H=248mm x D=98mm |
| Weight | 1550g |
| Wire connection | 0.5 – 6mm2 |
| Vibration (sinusoidal) | 10-500Hz, 1G |
| Free fall drop | 30 cm |
| Enclosure class | IP65 |
| Power supply | 1x230V AC or 3x400V AC +10%/-20% |
| Frequency | 50/60Hz |
| Input power consumption | 0,004 to 0,06A |
| Max. fuse | 16A |
| IK max | 6kA |
| System earth | TT |
| Certificates | CE |
| ENVIRONMENT | |
| Humidity | 10% – 95% non-condensing air |
| Operating temperature | -20°C to +50°C |
| Storage temperatur | -20°C to +60°C |
| Functional altitude | Max. 2000m above sea level |
| PUMP: | |
| Supply voltage | 1-phase 230V AC or 3-phase 400V AC |
| Motor size | Max. 5,5kW |
| Maximum power consumption | 12A |
| Motor protection | 3-phase electronic current measurement |
| Cable/signal length | Max. 10m |
Input and output features for PUMA Pump Control are the following:
| BUILT-IN POWER SUPPLY | ||
|---|---|---|
| Output voltage | 24V DC | |
| Output current | Max 100mA | |
| Tolerance | +/- 20% | |
| ANALOG INPUTS | ||
| Number of analog mA inputs | 1 | |
| Electrically insulated | No | |
| Measuring range | 0/4–20mA | |
| Input impedance | Approx. 100 Ω | |
| Measurement accuracy | Better than 0,5% of FS | |
| Signal range | 0-24mA | |
| Cable/signal length | Max. 100m | |
| DIGITAL INPUTS: | ||
| Number of digital inputs | 2 | |
| Electrically insulated | No | |
| Digital signal | Low < 5V / < 1mA / High > 12V / > 4mA | |
| Signal range (min/max.) | 0–30V DC | |
| Cable/signal length | Max. 100m | |
| DIGITAL OUTPUTS: | ||
| Number of digital outputs | 2 | |
| Electrically insulated | Yes | |
| Insulation voltage | 4 KV | |
| Relay type | Relay outputs | |
| Cable/signal length | Max. 100m | |
| Constant load | max. 2 A @ 230Vac – AC1 max. 100 W @ 230Vac – AC3 max. 1 A @ 30 | |
| Minimum current | 5 mA @ 10 V | |
| Maximum start-up current | 6A @ 20 ms. | |
| Switch speed | Max. 10 Hz |
ACOWA´s PUMA has the following features:
- Advanced single-pump control
- Possibility of either 4G or NB/IOT communication interface with “FAST RESPONS”
- Modbus TCP/IP protocol for communication with AcowaCore or users SCADA/SRO system
- Unique function for current measurement on all 3 phases as well as phase sequence detection.
- Operation via graphic 2.4 ”OLED display
- Validated flow calculation, where the pump’s “true” capacity is calculated
- Inlet flow calculation showing the inlet profile to the pump station
- “Running blind” function via level float switch if the pressure transmitter is faulty.
- Possibility of overflow calculation via AcowaCore
- Function for daily exercise of pump so that it does not get stuck during prolonged downtime
- Function for daily depth pumping, so possibly. floating layers can be avoided
- Possibility of varied starting level, so that fat build-up is avoided
- Configuration of PUMA via AcowaZoo PC software
| Product number | Description |
|---|---|
| 1772-2205000 | PUMA pump control without communication interface |
| 1772-20225042 | PUMA pump control with 4G modem |
| 1772-20225002 | PUMA pump control with NB/IOT modem |
| 1772-20220042 | PUMA 4G modem |
| 1717-20220002 | PUMA NB/IOT modem |
PUMA is used in the following applications:
- Pumping stations
